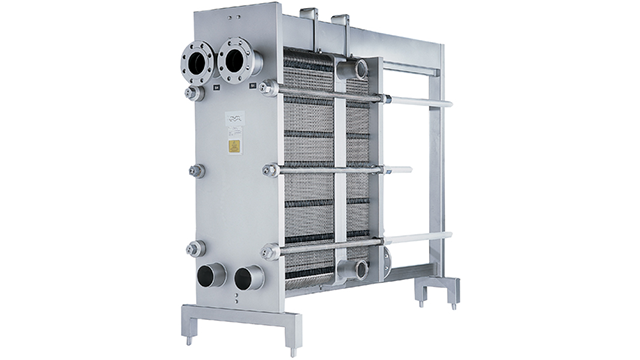

M līnija
Piemēram, gāzētos dzērienos augstā projektētā spiedienā (> 10 bar/145 psi) izmanto sašūtu plākšņu un karkasa siltummainju M līniju. Lielais plātņu un blīvju veidu klāsts atbilst pārtikas kontaktu materiālu (FCM) prasībām attiecībā uz pasterizāciju un citiem apkures un dzesēšanas pienākumiem higiēniskos un lietderīgos lietojumos piena, pārtikas, dzērienu un farmācijas rūpniecībā.
Competitive choice for high pressure hygienic processes and utility applications
- Engineered specifically for high design pressure
- Augsta līmeņa apkopes ērtības – ar FDA saderīgas blīves ērtai atvēršanai, pārbaudei un tīrīšanai, kā arī paredzētas tīrīšanai (CIP)
- Fūres izturība un siltumefektivitāte, pateicoties presēšanas dziļumiem un špricēm, kā arī dažādiem gofrējumiem
- Elastīgs – siltuma pārneses laukumu var pārveidot, pievienojot vai noņemot plāksnes vai kombinējot dažādas plāksnes un materiālu, ja mainās procesa pa
- Piemērots daudzsekciju siltummaiņiem pasterizācijas taupīšanai uz vietas, cauruļvadiem un izmaksām
Pienākumu optimizēšana: M līnijas siltummaiņi ir pieejami trīs dažādos izmēros un strādā ar dažādiem plākšņu tipiem, lai nodrošinātu optimālu lietošanas veiktspēju.
Plate types for different hygienic needs
Two different plate types are available for BaseLine & M Line gasketed plate heat exchangers:
- Chevron type plate pattern ensures good distribution of the product as well as high thermal efficiency and is used in food, dairy, beverage and pharma industries.
-
Gemini double-wall plates ensure a fully mix-proof design. It consists of two plates pressed together and prevents cross contamination between fluids in case of leakage through the plates.
The chocolate pattern distribution area ensures that the fluids are evenly distributed across the entire plate to avoid stagnant zones that can result in fouling.
The chocolate pattern distribution area ensures that the fluids are evenly distributed across the entire plate to avoid stagnant zones that can result in fouling.
Darbības pamatprincipi
Channels are formed between the plates and the corner ports are arranged so that the two media flow through alternate channels. The heat is transferred through the plate between the channels, where the counter-current flow helps attain the highest possible efficiency. The corrugation of the plates provides the passage between the plates, supports each plate against the adjacent one and enhances the turbulence, resulting in efficient heat transfer. Our thermal design engineers will help you design and select the model and configuration that is suitable for your application needs while delivering maximum thermal performance and minimizing pressure drop.
Alfa Laval šķidrums/šķidrums tipa higiēniskie izjaucami plākšņu siltummaiņi
Alfa Laval daudzsekciju pasterizācijas izjaucami plākšņu siltummaiņi
Daudzsekciju higiēnas izjaucami plākšņu siltummaiņi
Features
Adjustable feet
Bearing box
Connection plate roller
Elongated nuts
Fixed bolt head
Key hole bolt opening
Lock washer
Pressure plate roller
Tightening bolt cover
Daļa no plašā higiēnisko plākšņu siltummaiņu ar blīvējumu klāsta
Ten top tips - Hygienic Gasketed Plate Heat Exchangers
Here are some tips and service videos to show you how you can keep your hygienic gasketed plate heat exchangers in tip top condition.
Pieprasīt jaunus standartus
Iepazīstinām ar pasaulē modernākajiem plākšņu siltummaiņiem ar blīvējumu. Uzziniet, kā mūsu nākamās paaudzes blīvētu plākšņu siltummaiņu līnija nodrošinās augstāku efektivitāti, lielāku uzticamību un labāku apkopi.
Pārtikas loģika
Alfa Laval higiēniskās iekārtas apvieno augstu veiktspēju un saudzīgu lietošanu, lai saglabātu jutīgas sastāvdaļas un neatpaliktu no pārtikas nozares tendencēm. Iekārtas risina četrus galvenos uzdevumus: piegādāt pārtikas produktus patērētājiem par konkurētspējīgu cenu, maksimāli izmantot izejvielas, samazināt atkritumu un emisiju daudzumu, kā arī piegādāt drošus un higiēniskus pārtikas produktus.
