MBR membrānas

Membrānu bioreaktoru tehnoloģija ir nākotnes risinājums gan komunālo, gan rūpniecisko notekūdeņu attīrīšanai. Tā ļauj maksimāli palielināt resursu reģenerāciju, samazināt izmaksas un īstenot aprites ekonomikas perspektīvu savā darbībā. Alfa Laval membrānu moduļi bioreaktoriem apvieno dobu šķiedru un plakano plākšņu tehnoloģiju priekšrocības. Izmantojot Alfa Laval MBR membrānas, jūs iegūstat MBR notekūdeņu attīrīšanu bez problēmām un ar zemām ekspluatācijas izmaksām.

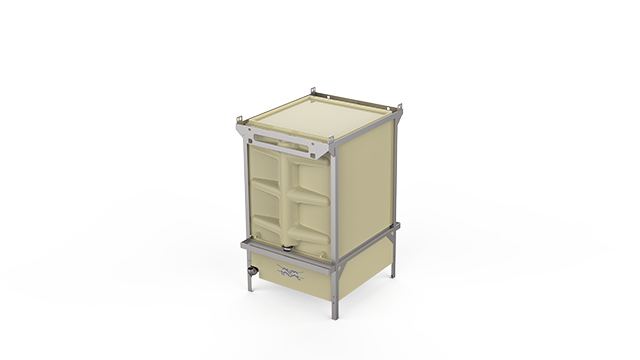

ALMFM120 size16 9

Membrānu bioreaktori ─ holistisks risinājums komunālo un rūpniecisko notekūdeņu attīrīšanai

  • Minimizēt enerģijas patēriņu
  • Samazināt tīrīšanas vajadzības
  • Uzturēšanas atvieglošana
  • Maksimizēt jaudu

MBR tehnoloģiju priekšplānā - iepazīstinām ar Alfa Laval atjaunināto MBR membrānu

Mūsu membrānu bioreaktoru filtrēšanas moduļu jaunajā versijā ir vairāki uzlabojumi, kas palielina jaudu, samazina enerģijas patēriņu un vēl vairāk samazina uzturēšanas izmaksas. Mūsu jaunā MBR membrāna ir balstīta uz pārbaudītu tehnoloģiju, ko esam izmantojuši simtiem iekārtu vairāk nekā 15 gadus, un tā garantē uzticamu darbību ar iespējami zemākām kopējām ekspluatācijas izmaksām. Neatkarīgi no jūsu tvertnes izmēriem mēs varam palielināt jūsu iekārtas jaudu, izmantojot mūsu dažādu izmēru membrānu moduļu klāstu, kurus var sakraut vienu uz otra.

.

MBR membrānas - gadījumu stāsti

Pasaulē ir uzstādītas vairāk nekā 150 Alfa Laval MBR sistēmas, kas paredzētas visu veidu komunālo un rūpniecisko notekūdeņu attīrīšanai.

Central Clear Creek izmanto Alfa Laval MBR membrānas

Clear Creek Denverā, Kolorādo štatā, izvēlas Alfa Laval MBR membrānas, nevis parastās aktīvās dūņas (CAS), lai iegūtu augstas kvalitātes notekūdeņus, uzticamību, izmaksu ietaupījumu, jo ir zemas apkopes prasības, ērtu lietošanu un daudz ko citu.

Schwander Polska izvēlas Alfa Laval MBR zemām aprites cikla izmaksām

Uzņēmums Schwander Polska projektē, būvē un ekspluatē notekūdeņu attīrīšanas iekārtas, kas balstītas uz membrānu bioreaktoru (MBR) tehnoloģiju. Lai nodrošinātu ilgstošu un nevainojamu darbības laiku ar minimālām ekspluatācijas izmaksām, uzņēmums ir nolēmis izmantot Alfa Laval MBR membrānas visos savos MBR ūdens attīrīšanas projektos.

Alfa Laval MBR palielina elastību un notekūdeņu kvalitāti KMC

Kartupeļu cietes ražotājs KMC notekūdeņu attīrīšanas iekārtās apstrādā notekūdeņus ar 10 000 mg ĶSP/l. Pateicoties Alfa Laval MBR membrānām, uzņēmums var elastīgi izmantot vispiemērotākās baktērijas membrānu bioreaktoros un izpildīt pašvaldības prasības attiecībā uz notekūdeņu kvalitāti notekūdeņu attīrīšanā.

Darbības pamatprincipi

.

Daba ir pilna ar gudru un efektīvu procesu piemēriem, un mēs esam iedvesmojušies no vairākiem no tiem, izstrādājot mūsu MBR moduļus. Tas ir bijis ļoti veiksmīgs, un rezultātā ir panāktas zemas enerģijas izmaksas, minimāla tīrīšana un augsta ūdens kvalitāte. Mēs pakāpeniski pilnveidojam savas MBR moduļu sistēmas, lai tās vēl vairāk uzlabotu, vienmēr vadoties pēc viena un tā paša principa: dabiska efektivitāte.

LowResist™

Alfa Laval unikālā LowResist konstrukcija nodrošina mūsu membrānas modulim ārkārtīgi zemu spiediena kritumu. Pateicoties īpaši zemajam transmembrānas spiedienam (TMP), Alfa Laval MBR membrānām ir nepieciešama daudz mazāka tīrīšana un apkope nekā citām tirgū pieejamām MBR membrānām. Zemais TMP nozīmē, ka nav poru piesārņojuma, bet ir tikai viegli noņemams virsmas piesārņojums.

Tas ir arī iemesls, kāpēc Alfa Laval MBR filtri var darboties gravitācijas režīmā, ja virs moduļa ir tikai 1 m ūdens, kas ļauj maksimāli palielināt tvertnes ietilpību, neizmantojot sūkņus.

Jaunajā modelī mēs esam uzlabojuši LowResist tehnoloģiju, lai vēl vairāk samazinātu transmembrānas spiedienu. Jaunajām membrānām ir atvērtas malas, kas ļauj ūdenim brīvi ieplūst permeāta kastēs. Tas nodrošina vienmērīgāku spiediena sadalījumu pa membrānu, kas uzlabo jaudu un samazina tīrīšanas nepieciešamību.

S Aerator™

Mūsu jaunākais MBR modelis ir aprīkots ar aerācijas sistēmu S Aerator. Šī jaunā, uzlabotā sistēma samazina gaisa patēriņu notekūdeņu filtrēšanas procesā.

Alfa Laval jaunajā S aeratorā ir izmantota vienas līnijas konstrukcija, kas apvienota ar skalošanas līniju.

Šī konstrukcija ļauj viegli ieslēgt un izslēgt gaisa padevi darba laikā un ļauj izmantot MBR membrānu moduļus ar mainīgu aerāciju. Tas nozīmē, ka sistēmās ar vairāk nekā vienu membrānas moduli gaisa skalošana tiek veikta pārmaiņus, nevis nepārtraukti. Tas ir iespējams, neradot piesārņojuma problēmu, pateicoties ārkārtīgi zemajam TMP. Liels ieguvums ir enerģijas, investīciju un uzturēšanas izmaksu ietaupījums.

QuickSwap™

MBR membrānas ir viegli uzstādāmas un nomaināmas, pateicoties Alfa Laval unikālajai QuickSwap™ tehnoloģijai. Alfa Laval unikālā QuickSwap™ tehnoloģija nozīmē, ka katru iepakojumu var noņemt atsevišķi, līdz minimumam samazinot pacelšanas augstumu virs membrānas moduļa. Tas nozīmē, ka Alfa Laval MBR membrānu moduļi ir īpaši piemēroti iekštelpās vai zem zemes, kur papildu pacelšanas augstums nozīmē lielākas kapitāla izmaksas.

Pateicoties QuickSwap™ tehnoloģijai, membrānas ir viegli nomaināmas. Tā kā visas membrānas modulī ir montētas iepakojumos, visu iepakojumu var nomainīt vienā operācijā, nevis nomainot katru membrānas elementu atsevišķi.

Lai nomainītu iepakojumu, vienkārši pazeminiet tvertnes līmeni, izņemiet veco iepakojumu un ievietojiet jaunu. Pēc membrānu nomaiņas nav nepieciešams no tvertnes izņemt visu moduli vai tērēt laiku, lai pārliecinātos, ka katrs membrānas elements ir savā vietā.

Alfa Laval MBR QuickSwap
Alfa Laval MBR high capacity

MBR membrānas, kas optimizētas augstai jaudai

Jaunajiem Alfa Laval MBR membrānu moduļiem darbības laikā ir nepieciešamas tikai divas brīvas malas, tāpēc tos var uzstādīt rindās vienu blakus otram, tādējādi ievērojami palielinot uzstādīto membrānu blīvumu.

Dažādu izmēru moduļu klāsts kombinācijā ar nelielo ūdens dziļumu, kas nepieciešams gravitācijas darbībai, ļauj optimizēt esošo tvertņu izmantošanu un maksimāli palielināt uzstādītās membrānas laukumu. Izmantojot Alfa Laval risinājumu, jūs iegūstat vislielāko membrānas laukumu uz tvertnes tilpumu.

Augstā izturība pret aizsērēšanu un poru neaizaugšana Alfa Laval MBR membrānā ļauj izmantot bioreaktoru ar līdz pat 50 % lielāku suspendēto vielu koncentrāciju nekā citu ražotāju filtros.

Šo faktoru apvienojums nozīmē, ka ar Alfa Laval MBR membrānām jūs iegūstat maksimālu jaudu uz tvertnes tilpumu.

MBR membrānas ─ paredzētas notekūdeņu filtrēšanai

Membrānas ir galvenā MBR notekūdeņu attīrīšanas iekārtu un rūpniecisko notekūdeņu attīrīšanas daļa. Mēs paši izstrādājam un ražojam visas mūsu MBR moduļos izmantotās membrānas, lai nodrošinātu visaugstāko kvalitāti un ilgmūžību. Membrānas ir izgatavotas no hloru izturīga PVDF un ir īpaši optimizētas izmantošanai notekūdeņos.

Membrānas nodrošina absolūtu barjeru baktērijām, mikroplastmasai un vairākiem citiem piesārņotājiem, un attīrītais ūdens garantēti atbilst ūdens atkārtotas izmantošanas vai videi draudzīgas novadīšanas prasībām.

Alfa Laval MBR membranes

Pilnībā automatizēts, lai samazinātu personāla vajadzības

Alfa Laval MBR membrānas ir viegli lietojamas, un tās var pilnībā automatizēt. Visus svarīgos aspektus, piemēram, gaisa skalošanu, cikla ilgumu un CIP, var iedarbināt, kontrolēt un uzraudzīt attālināti. Vienīgais nepieciešamais manuālais darbs MBR ūdens attīrīšanas laikā, izmantojot mūsu moduļus, ir pārliecināties, ka ir piepildītas tīrīšanas ķimikāliju tvertnes.

Tādējādi vajadzīgais personāls ir ļoti mazs, parasti aptuveni 1/4 pilnas slodzes operatora ekvivalents uz vienu iekārtu.

Tīrīšana

Īpaši zemais transmembrānas spiediens un poru neveidošanās nozīmē, ka tīrīšana ir nepieciešama ļoti maz. Parastas darbības laikā pietiek ar 2 minūšu atpūtas periodu ik pēc 10 minūtēm, lai attīrošais gaiss noņemtu virsmas nosēdumus.

Nav nepieciešama bieža pretplūšana vai ķīmiski pastiprināta pretplūšana - reizi divos vai trijos mēnešos jāveic tikai vienas līdz divu stundu ilga CIP tīrīšana. Laika ietaupījums salīdzinājumā ar citām MBR sistēmām ir ļoti liels.

Ilgie CIP tīrīšanas cikli arī samazina membrānu nodilumu un ķīmisko vielu patēriņu.

.

Membrānu bioreaktoru filtrēšanas priekšrocības

Mūsu membrānu bioreaktoru filtrēšanas moduļu jaunajā versijā ir vairāki uzlabojumi, kas palielina jaudu, samazina enerģijas patēriņu un vēl vairāk samazina apkopes izmaksas.

treated water

Izcila ūdens kvalitāte ar membrānas bioreaktoru

Viena no lielākajām membrānu bioreaktora priekšrocībām ir izcilā notekūdeņu kvalitāte. Tā kā normatīvo aktu prasības kļūst arvien stingrākas, ieguldot līdzekļus Alfa Laval MBR membrānu moduļos, varat būt droši, ka jums ir risinājums, kas nodrošinās nākotni.

Membrāna ir absolūta fiziska barjera, kas novērš visas baktērijas un virkni citu patogēnu, kā arī visus mikroplastmasu veidus, padarot to piemērotu vairākiem lietderīgiem atkārtotas izmantošanas veidiem, piemēram, irigācijai.

MBR sistēma ir arī lielisks risinājums, lai no komunālajiem un slimnīcu notekūdeņiem atbrīvotos no jauniem bīstamiem savienojumiem, mikropolutantiem un farmaceitiskiem preparātiem.

Alfa Laval MBR membrānas ir akreditētas Kalifornijas 22. sadaļā, un nesen veiktajos Dānijas notekūdeņu attīrīšanas iekārtu pētījumos ir pierādīts, ka tās ir pilnīgi efektīvas mikroplastmasas piesārņojuma likvidēšanā. Tāpēc jūs varat būt droši, ka tās apmierinās jūsu un jūsu vietējās vides nākotnes ekspluatācijas vajadzības.

reduce energy cost 350x281 jpg

MBR membrānas - zemas enerģijas izmaksas

Galvenās MBR iekārtas ekspluatācijas izmaksas ir enerģija, tāpēc energoefektivitāte ir galvenā problēma. Alfa Laval MBR membrānas piedāvā tirgū labāko veiktspēju ar iespējami zemākajām enerģijas izmaksām.

Mūsu MBR membrānu unikālā LowResist™ konstrukcija ļauj tās ekspluatēt, izmantojot gravitāciju kā vienīgo dzinējspēku, tādējādi novēršot sūknēšanas jaudas izmaksas.

Alfa Laval jaunais S Aerator™ ļauj optimizēt gaisa attīrīšanu un līdz ar to arī gaisa pūtēja enerģijas patēriņu, neriskējot, ka palielinās aeratora aizsprostojums vai membrānas aizsērēšana.

MBR membranes alfa laval wastewater treatment 640X360 Copy

Minimāla membrānas moduļa tīrīšana

Īpaši zems transmembrānas spiediens (TMP), kas ir LowResist membrānas moduļa tehnoloģijas pamatā, samazina piesārņojumu un līdz minimumam samazina tīrīšanas nepieciešamību. Zemais TMP novērš poru aizsērēšanu, kas nozīmē, ka vienīgā tīrīšana, kas kādreiz nepieciešama Alfa Laval MBR filtram, ir relaksācijas/gaisa attīrīšana ik pēc 10 minūtēm un CIP 4 - 6 reizes gadā.

 Citiem vārdiem sakot:

  • Nav atpakaļ skalošanas
  • Nelielas prasības attiecībā uz ķīmisko atpakaļskalošanu un vairumā gadījumu nav nepieciešama mērcēšana.
  • Filtra modulis nav jāizņem no tvertnes visā tā kalpošanas laikā.
  • Minimāla CIP
  • Minimāla ķimikāliju izmantošana
  • Milzīgs laika ietaupījums
  • Mazāks membrānu un sūkņu nolietojums
MBR benefits 590x450 03

Viegla un uzticama ekspluatācija

Katra Alfa Laval MBR membrānu sistēmas detaļa ir īpaši izstrādāta un ražota izmantošanai notekūdeņos. Dūņās nav kustīgu detaļu vai vārstu, un sūkņu izmantošana ir samazināta līdz minimumam. Nekas nav atstāts nejaušībai, lai nodrošinātu maksimālu uzticamību un pēc iespējas zemākas apkopes prasības.

Nevienu reizi nav nepieciešama apkope, lai izņemtu filtrēšanas moduli no bioreaktora tvertnes vai to iztukšotu. Ja nepieciešams nomainīt membrānu, mūsu unikālā QuickSwap sistēma ļauj to izdarīt membrānas tvertnē rekordīsā laikā.

Ja esošās notekūdeņu attīrīšanas iekārtās tiek izmantota MBR tehnoloģija, personālam nav nepieciešama padziļināta apmācība. Visas mūsu sistēmas tehnoloģijas būs pazīstamas jūsu personālam.

MBR benefits 590x760 04

CAPEX - zemas ieguldījumu izmaksas

Alfa Laval MBR membrānas nodrošina maksimālu jaudu jebkurā pieejamā telpā. Neatkarīgi no tā, vai jūs būvējat jaunu vai modernizējat esošo iekārtu, jūs redzēsiet, ka mūsu risinājumi samazina kapitāla izdevumus (CAPEX).

Jaunas notekūdeņu attīrīšanas iekārtas

Izvēloties Alfa Laval, jūs varat ievērojami ietaupīt uz būvdarbu rēķina. Tvertnes izmērs var būt mazāks nekā citās MBR sistēmās, pateicoties augstajam membrānas blīvumam un spējai darboties ar lielāku suspendēto vielu koncentrāciju. Alfa Laval sistēma var darboties ar līdz pat 50 % augstāku cieto vielu koncentrāciju nekā dobās šķiedras risinājumi, kas ļauj izmantot mazāku tvertni.

Ar Alfa Laval sistēmu nav nepieciešams uzstādīt sūkņus dūņu recirkulācijai. Mēs to veicam, izmantojot gaisa pacēlāju, kas nozīmē, ka dūņas cirkulē ar mazgāšanas gaisu. Pateicoties Alfa Laval MBR membrānas vienkāršajai konstrukcijai, jūs ietaupīsiet arī uz sūkņu un cauruļvadu rēķina. Tā kā sistēma var darboties ar gravitācijas spēku, CIP sūknis ir vienīgais nepieciešamais sūknis.

Esošās rūpnīcas

Mūsu MBR filtrēšanas sistēmas lielā elastība ļauj pielāgot to jebkurai esošajai infrastruktūrai. Jūs varat izvēlēties, vai vēlaties, lai sistēmu darbinātu gravitācijas spēks, vai izmantot zema enerģijas patēriņa permeāta sūkņus. Izmantojot mūsu dažāda izmēra membrānu moduļus, mēs varam ievietot maksimālu membrānas jaudu jūsu esošajā(-ās) tvertnē(-ēs).

.

Pakalpojumi

MBR membrānu un iekārtu serviss

Mūsu MBR sistēmām ir raksturīga vienkārša un reta apkope. Visa apkope tiek veikta, membrānas moduļiem atrodoties tvertnē. Moduļus no tvertnes to kalpošanas laikā nav nepieciešams izņemt.

Tā kā Alfa Laval MBR membrānas darbojas, izmantojot gravitāciju un gaisa pacēlāju, nav nepieciešami ūdens vai dūņu sūkņi, kas būtu jāapkalpo. Tikai vārstiem, CIP sūknim un gaisa pūtējam ir nepieciešama periodiska apkope.

Ja jums ir nepieciešams nomainīt membrānas modulī, beidzoties to kalpošanas laikam, jūs redzēsiet, ka mūsu jaunā QuickSwap konstrukcija ievērojami atvieglo šo darbu. Visas membrānas modulī ir ievietotas kasetē, un jūs vienkārši nolaižat tvertnes līmeni un nomainiet visu membrānu kaseti.

Vairāk par QuickSwap lasiet šeit

Modulārā konstrukcija nozīmē, ka ir nepieciešams tikai 1,3 m attālums virs tvertnes malas, lai uzstādīšanas laikā paceltu moduļus uz vietas. Tas ir vērtīgi, ja jūsu MBR atrodas telpās un vieta ir ierobežota.



extending performance service man cogwheels 373x427

Izpildes līgumi

Veiktspējas līguma noslēgšana ar Alfa Laval sniedz jums pilnīgu mieru un garantētu veiktspēju. Alfa Laval MBR ekspertu komanda nodrošina, ka jūs saņemat līgumā noteikto plūsmas un TSS līmeni.

Mēs tikai lūdzam trīs reizes gadā nosūtīt mums darbības datus, lai mēs varētu novērtēt jūsu sistēmas darbību. Reizi gadā Alfa Laval MBR eksperts apmeklē jūsu rūpnīcu, lai apspriestu optimizācijas iespējas un veiktu vizuālu pārbaudi.

Ja jums ir izpildījuma līgums, mēs esam klāt arī nodošanas ekspluatācijā laikā, un mehāniskā garantija tiek pagarināta līdz 5 gadiem.

Gads Alfa Laval MBR membrānas dzīvē

diagram jan dec[1]

Partnerība

Mēs ar prieku sniegsim jums atbalstu visos procesa posmos, sākot no sākotnējā projektēšanas posma un visā rūpnīcas ekspluatācijas laikā.

Mūsu sadarbība ar klientiem bieži sākas jau projektēšanas posmā, kad varam palīdzēt optimizēt iekārtu, lai nodrošinātu maksimālu jaudu, ūdens kvalitāti un energoefektivitāti. Mūsu sistēmas elastīgums ļauj mums pielāgot jauno iekārtu atbilstoši jūsu precīzām prasībām, un mēs nodrošinām, lai bioloģijai jūsu tvertnē būtu vislabākie iespējamie apstākļi.

Mēs varam piegādāt arī dūņu atūdeņošanas iekārtas, kas ir pārbaudītas, lai atbilstu MBR iekārtās radušos cieto vielu prasībām.

Globālais pakalpojumu tīkls

Ja Alfa Laval ir jūsu servisa partneris, palīdzība vienmēr ir pa rokai. Mums ir servisa darbinieki gandrīz 100 valstīs, kas ir gatavi jums palīdzēt vietējā valodā. Un mūsu efektīvā loģistikas ķēde nodrošina, ka jūs pēc iespējas ātrāk saņemat nepieciešamās rezerves daļas.

.
