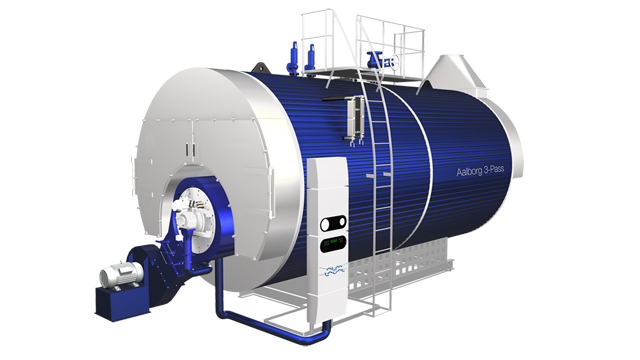

Aalborg 3-Pass
Aalborg 3-Pass ir ar naftu un gāzi darbināms rūpniecisks katls, kas ir projektēts un optimizēts ar Alfa Laval tehnisko un inovatīvo kompetenci visos sīkumos.
Pilnīgi rūpniecisks dizains, kas balstīts uz atzītiem un labi pierādītiem principiem. Izmantojot jaunākās tehnoloģijas, katls ir optimizēts, lai nodrošinātu kvalitāti, uzticamību, ilgu mūžu, vienkāršu apkopi un pareizu ekonomiju.
Klientu priekšrocības
Vienkārša uzstādīšana
Katls ir gatavs pievienošanai. Apgādāts ar gatavu degli, vadības paneli, piederumiem un kabeļiem.
Kompakts dizains
Mazais pēdas nospiedums padara katlu viegli iestrādātu.
Vienkārša pārbaude un apkope
Cik vien iespējams, visi savienojumi un vārsti atrodas katla virspusē - viegli pieejami uzstādīšanas, pārbaudes un apkopes laikā. Vairākas šahtas atvieglo iekšējo pārbaudi.
Viegli tīrāms
Dūmu caurules ir ātri un viegli tīrāmas, pateicoties spirālveida cauruļu zemajam skaitam un efektivitātei.
Viendabīga, augsta tvaika kvalitāte
Katla efektīvais tvaika žāvētājs nodrošina sausu, piesātinātu tvaiku. Var uzstādīt arī supersildītāju.
Uzlabota sadedzināšana
Kurtuvei ir salīdzinoši zems siltuma izdalīšanās koeficients un tā nodrošina pietiekami daudz vietas liesmai. Tas uzlabo degšanu un ierobežo dūmgāzu emisijas.
Piederumi
Katlu iekārtu var aprīkot ar ekonomizatoru, supersildītāju, kondensāta tvertni, deaeratoru, barības ūdens tvertni, izpūšanas tvertni un O2 degšanas kontroli.
Design data
- Heat capacity:1.5 - 25.5 MW
- Steam capacity: 2.0 - 39 t/h
- Design pressure:up to 20.7 bar g
- Steam temperature:Saturated
- Efficiency (DIN 1942):91-95%

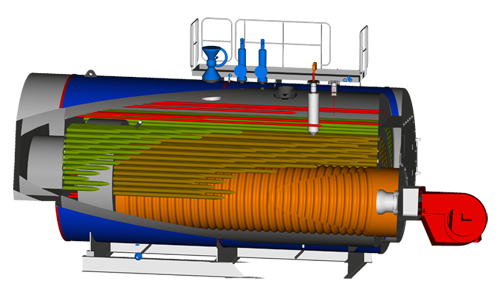

Darbības pamatprincipi
Pressure parts
The heating surfaces are arranged symmetrically with the furnace in the centreline of the boiler to secure optimum water circulation. The furnace is designed with a plain surface for low pressures and with a corrugated furnace for higher pressures and capacities. The reversal chamber is fully water cooled to reduce the refractory to a minimum.
The pressure part builds on well documented design and production concepts. All pressure parts are manufactured in carefully selected materials without high tensile steel.
Control system
The control system incorporates:-
Burner Management System with load and sequence control
-
Water level control and safety equipment
-
Motor and oil heater starters
The control system can be enhanced by a load-sharing system which regulates the load between several boilers in one system, based on the POMC technology (Process-Optimising Multivariable Control). The POMC load-sharing system considerably boosts the boilers’ total efficiency over earlier generations of load-sharing systems.
Burner
Aalborg 3-Pass comes with a burner of either the pressure atomising, steam atomising or rotary cup type for fully automatic operation. Burners for fuels such as natural gas, oil or combined firing of gas and oil can be offered.
