Unique DV-ST UltraPure

Alfa Laval Unique DV-ST UltraPure diafragmas vārsti ir dabiska izvēle farmācijas un biotehnoloģiju nozarēs, kā arī citos uz higiēnu vērstos procesos. Kompaktie un vieglie vārsti sastāv no vairākām pamatdaļām, tostarp vārstu korpusiem, diafragmām, piedziņām un rokturiem. Izvēle nodrošina daudzas konfigurācijas, kas atbilst tieši jūsu procesu vajadzībām.

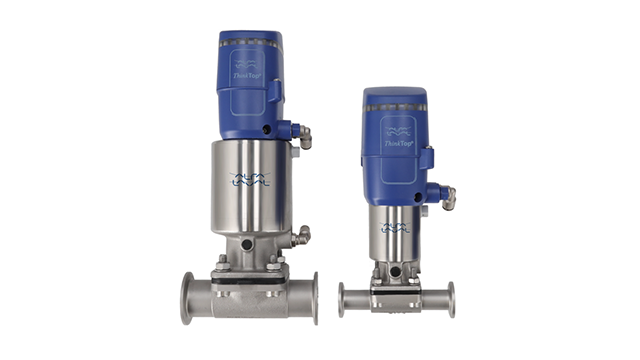

DV ST Ultrapure diaphragm valve

Augstas kvalitātes vārstu korpusi, pārbaudītas diafragmas, uzticami izpildmehānismi

  • Kompakts, viegls, higiēnisks dizains - augstas kvalitātes vārstu korpusi un zema Ra virsmas apdare
  • Samazināts piesārņojuma risks - pilnībā dokumentēts, izgatavots aseptiskām operācijām ar standarta zemu ferīta vārsta korpusu
  • Uzticama, ilgmūžīga diafragma - pieejama no augstas veiktspējas EPDM nepārtrauktai tvaika darbībai temperatūrā līdz 150°C
  • Elastīgi, universāli nerūsējošā tērauda izpildmehānismi, kas pieejami plānās un augstspiediena versijās, ar piecu gadu garantiju
  • Viegla uzstādīšana, validācija un kvalifikācija, ko nodrošina Alfa Laval Q-doc visaptverošā dokumentācijas pakete un servisa partneru tīkls

The Unique DV-ST UltraPure diafragmas vārsts ir pieejams pneimatiskai vai manuālai darbībai. Pneimatiskā režīmā vārsti tiek vadīti ar izpildmehānismiem, kas darbojas ar produktu spiedienu līdz 10 bāriem atkarībā no vārsta izmēra, diafragmas materiāla (EPDM, PTFE/EPDM un TFM/PTFE) un izvēlētā izpildmehānisma. Var izvēlēties arī no viegli montējamu indikācijas un vadības ierīču klāsta.

Manuālai darbībai diafragmas vārsti tiek vadīti, pagriežot rokturi, kas piestiprināts pie vārsta kāta. Rokturis ir aprīkots ar standarta aizsardzību pret aizvēršanos, kas palīdz pagarināt diafragmas kalpošanas laiku. Visas tērauda daļas ir izgatavotas no nerūsējošā tērauda vai kompozītmateriāla atkarībā no roktura tipa.

.

Ilgs vārsta kalpošanas laiks

Bezapkopes nerūsējošā tērauda diafragmas piedziņa ar autoklāvējamu konstrukciju nodrošina augstu izturību pret koroziju. Tas garantē bez traucējumu darbību un ilgu kalpošanas laiku.

Piedziņas mehānismi šaurām telpām un augstam spiedienam

Alfa Laval Unique DV-ST UltraPure diafragmas vārstiem ir pieejami divu veidu nerūsējošā tērauda izpildmehānismi: standarta un augstspiediena prasībām. Abi ir pieejami kā standarta ATEX sertificēti diafragmas vārsti ar normāli slēgtu (NC), normāli atvērtu (NO) vai ar gaisa/gaisa aktivizāciju (A/A).

  • Alfa Laval Unique DV-ST UltraPure Slim (SS/SL) ir standarta izpildmehānisms, kas atkarībā no vārsta izmēra un diafragmas materiāla iztur normālu produktu spiedienu līdz 10 bāriem (∆=100%). Šī versija ir plāna un kompakta, un tā atvieglo pareiza izplūdes leņķa uzstādīšanu - pat tad, ja ir maz vietas. SS/SL diafragmas piedziņai ir pieejams arī izvēles virzuļa ierobežotājs plūsmas kontrolei.
  • Alfa Laval Unique DV-ST UltraPure High Pressure (SS/HP) ir izpildmehānisms, kas atkarībā no diafragmas materiāla spēj izturēt augstu produktu spiedienu līdz 10 bāriem (∆=0%). Šī SS/HP versija nodrošina drošu un stabilu darbību sistēmās ar augstu spiedienu.

Diaphragm valve technology

Unique DV-ST UltraPure vārsta tehnoloģija

Unique DV-ST Premium klases vārstu korpusi ar zemu deltaferīta saturu un noteiktu sēra saturu visos kaltajos un blokvārstos. Divvirzienu vārsti, ieskaitot uzmavas korpusus, ir kalti no viena bloka. Pieejami T- un tvertnes izplūdes vārsti, kas ir izgatavoti no viena bloka. Higiēniskie diafragmas vārsti ir pieejami dažādās konfigurācijās un no dažādiem materiāliem.

Aseptiskie diafragmas vārsti, kas veidoti uz sliedes tipa konstrukcijas, ir pieejami ar cietiem vai mīkstiem savienojumiem, sākot no PTFE ar EPDM kā pamatni līdz tīrai EPDM diafragmai. Diafragmas vārstu var darbināt manuāli vai ar pneimatisko piedziņu, kas ir aprīkota ar dažādām sensoru un vadības iekārtām, tostarp vadības blokiem, stāvokļa indikatoriem, virzuļa ierobežotājiem un vārsta pozicionēšanas ierīcēm.

Visām diafragmām ir pieejami sacietēšanas datumi un savienojuma izsekojamība, tās atbilst FDA/USP klasifikācijai un ir TSE/ADI atbilstīgas.

Serviss un izturība

Diafragmas vārsti ir aprīkoti ar Alfa Laval Q-doc - visaptverošu dokumentācijas paketi, kas nodrošina pilnīgu pārredzamību visā piegādes ķēdē. Tas atvieglo iepirkšanas un uzstādīšanas procedūras, kā arī kvalifikācijas, validācijas un izmaiņu kontroles procedūras. Pamatojoties uz GDP, Q-doc aptver visus biotehnoloģiju un farmācijas iekārtu piegādes aspektus un nodrošina klientiem pārredzamu un labi dokumentētu piegādāto iekārtu kvalitātes nodrošināšanu.

Unikāls dizains rada pievienoto vērtību


Unique DV-ST UltraPure vārstus mēs izmantojam jau ilgu laiku, tāpēc zinām, ka tie ir ļoti uzticami un membrānas ir ilgmūžīgas.

Horst Neuland, galvenais rūpnīcas inženieris uzņēmumā Bayer HealthCare Vupertālē, Vācijā
.

Brošūra: Alfa Laval Unique DV-ST UltraPure Diafragmas vārsti

Alfa Laval Unique DV-ST UltraPure diafragmas vārsts ar moduļu konstrukciju un uzlabotu savietojamību ir veidots no vairākām pamatdaļām, kas ļauj viegli pielāgot vārstu visdažādākajiem lietojumiem.

Diaphragm valve brochure

Darbības pamatprincipi

.

Kā darbojas Unique DV-ST Ultrapure

Standarta Unique DV-ST UltraPure sastāv no vārsta korpusa, diafragmas, roktura vai piedziņas. Manuālajā versijā ar vienkāršu roktura pagriešanu kompresors nospiež diafragmu uz leju, piespiežot to pie vārsta korpusa ailas un aizverot vārstu. Vārsta vadībai var izmantot arī pneimatisko piedziņu. Diafragmas piedziņa kontrolē virzuļa aksiālo kustību, atverot vai aizverot vārstu atkarībā no piedziņas funkcijas. Standarta pilnībā nerūsējošā tērauda izpildmehānismi ir pieejami divās versijās: Unique DV-ST UltraPure Slim (SL) standarta prasībām un Unique DV-ST UltraPure High Pressure (HP) paaugstināta spiediena prasībām. Abi ir pieejami kā normāli slēgti (NC), normāli atvērti (NO) vai ar gaisa/gaisa aktivizāciju (A/A) vārsti, kā arī ATEX versijās izmantošanai sprādzienbīstamā vidē.

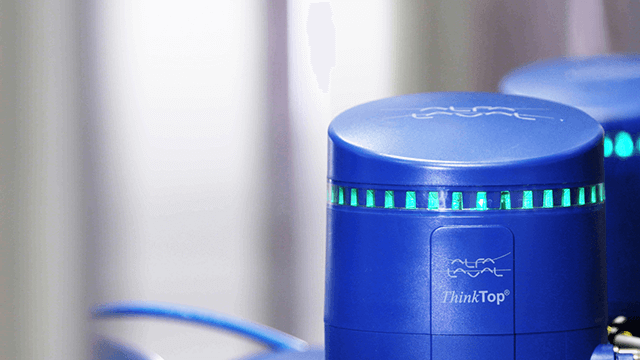

Ietaupiet ūdeni ar ThinkTop

Izdariet ko labu videi un ietaupiet līdz pat 95 % CIP šķidruma, tīrot vārstus. Inovācijas, piemēram, ThinkTop sensoru un vadības bloki, ļauj efektīvāk izmantot resursus, vienlaikus nodrošinot procesa higiēnu. Pievienojiet ThinkTop saviem vārstiem, lai optimizētu procesus.
